متعادل کننده خازنی
خازن 6S 5A Active Balancer Li-Ion Lipo LTO Talancing Balancing Balancing با نمایشگر LCD
مشخصات:
DS1004 （NCM/LFP）- 6S 5A متعادل فعال با صفحه نمایش و ABS
DS1004C （LTO）- 6S 5A متعادل فعال با صفحه نمایش و ABS
(برای مشخصات بیشتر ، لطفابا ما تماس بگیرید )
اطلاعات مربوط به محصول
| نام تجاری: | انرژی |
| مبدا: | سرزمین اصلی چین |
| MOQ: | 1 کامپیوتر |
| صدور گواهینامه: | FCC |
| ماده پایه | صفحه PCB |
| نوع باتری: | NCM/LFP/LTO |
| گارانتی: | یک سال |
| جریان تعادل | حداکثر 5.5a |
| دمای محیط کار | -10 ℃ ~ 60 ℃ |
| مشخصه | انتقال انرژی جریان بالا |
سفارشی سازی
- آرم سفارشی
- بسته بندی سفارشی
- سفارشی گرافیکی
بسته بندی کردن
1. 5a متعادل فعال *1Set.
2. کیف ضد استاتیک ، اسفنج ضد استاتیک و مورد راه راه.
3 نمایشگر TFT-LCD (اختیاری).
جزئیات خرید
- حمل و نقل از:
1. شرکت/کارخانه در چین
2. انبارها در ایالات متحده/لهستان/روسیه/برزیل/اسپانیا
با ما تماس بگیریدبرای مذاکره در مورد جزئیات حمل و نقل - پرداخت: 100 ٪ TT توصیه می شود
- بازپرداخت و بازپرداخت: واجد شرایط بازگشت و بازپرداخت
پارامترها
| شاخص های فنی | محتوای شاخص |
| مدل محصول | DS1004/DS1004C |
| شماره رشته قابل اجرا | 6S |
| نوع باتری قابل اجرا | NCM/LFP/LTO |
| دامنه ولتاژ عملیاتی | NCM/LFP: 2.7-4.2V LTO: 1.8V-2.7V |
| دقت ولتاژ تعادل | 5mv (معمولی) |
| حالت تعادل | تعادل فعال که در آن کل گروه باتری در همان زمان در تبدیل انرژی شرکت می کند. |
| جریان تعادل | هنگامی که اختلاف ولتاژ در حدود 1 ولت است ، حداکثر جریان تعادل 5A است و با کاهش اختلاف ولتاژ ، جریان تعادل کاهش می یابد. حداقل اختلاف ولتاژ شروع تعادل 0.01 ولت است |
| ولتاژ خواب محافظت از ولتاژ | NCM/LFP: 2.7V LTO: 1.8V |
| جریان کار استاتیک | 20 میلی متر |
| دمای محیط کار | -10 ℃ -60 |
| قدرت خارجی | هیچ منبع تغذیه خارجی لازم نیست و کل گروه باتری با تکیه بر انتقال انرژی داخلی باتری متعادل می شود. |
| دامنه ولتاژ تک رشته ای | 1.0V-4.5V |
| دقت اندازه گیری | 0.5 ٪ / 5m ولت |
ولتاژ کار: 2.7V-4.5V.
مناسب برای لیتیوم سه قلو ، فسفات آهن لیتیوم ، تیتانات لیتیوم.
اصل کار ، خازن متناسب با شارژ حرکت می کند. متعادل کننده را به باتری متصل کنید و تعادل شروع می شود. مقاومت داخلی جدید فوق العاده داخلی MOS ، 2oz ضخامت مس PCB.
حداکثر تعادل جریان 5.5A ، هرچه باتری متعادل تر باشد ، جریان آن کوچکتر است ، با سوئیچ خواب دستی ، حالت جریان خواب کمتر از 0.1mA است ، دقت ولتاژ تعادل در 5mV است.
با محافظت در برابر ولتاژ زیر ولتاژ ، ولتاژ به طور خودکار متوقف می شود که ولتاژ پایین تر از 3.0 ولت باشد و مصرف انرژی آماده به کار کمتر از 0.1mA است.
ویژگی ها:
- تعادل گروهی
- حداکثر تعادل فعلی 5.5a
- انتقال انرژی خازنی
- سرعت سریع ، داغ نیست

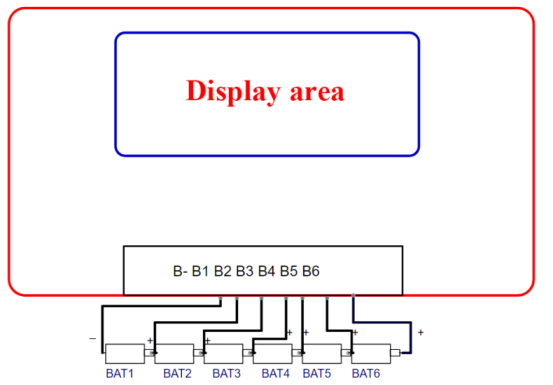

شرح موقعیت اتصال
| شماره | نام | تعریف |
| A | دکمه سیاه | دکمه خواب صفحه (خواب/همیشه روشن) |
| B- → B1 +→ B2 +→ B3 +→ B4 +→ B5 +→ B6 + | B- | قطب منفی اولین رشته باتری |
| b1+ | قطب مثبت رشته اول باتری | |
| b2+ | قطب مثبت رشته باتری دوم | |
| b3+ | قطب مثبت رشته باتری سوم | |
| b4+ | قطب مثبت رشته باتری چهارم | |
| b5+ | قطب مثبت رشته باتری پنجم | |
| b6+ | قطب مثبت رشته باتری ششم | |
| C | قسمت صفحه نمایش | سمت چپ: ولتاژ تک باتری ؛ سمت راست: ولتاژ کل |
صفحه نمایش ولتاژ TFT-LCD
نمایشگر را می توان از طریق سوئیچ ها به سمت بالا و پایین چرخاند.
مستقیماً به باتری وصل شوید و می تواند به موازات هر متعادل کننده یا BMS استفاده شود.
ولتاژ هر رشته و کل ولتاژ را نشان می دهد.
با توجه به صحت ، دقت معمولی در دمای اتاق در حدود 25 درجه سانتیگراد 5 میلی ولت است و دقت در دامنه دمای گسترده -20 ~ 60 درجه سانتیگراد 8mV است.
دستورالعمل محصول:
